JIS-B5012模具彈簧 |
 您現在的位置：網站首頁 >> 產品中心 >> 標準規格品彈簧 |
|
|
JIS-B5012模具彈簧 |
| 所屬類別：標準規格品彈簧 |
點擊次數：2623次 |
發佈時間：2024-08-20 |
|
|
 |
|
 |
特點&用途：
模具彈簧具有高壓特性，適用於高負載和空間非常有限的應用。主要用於沖壓模具、各種壓鑄模具、射出模具、以及精密結構的機械設備。其規格為：標準化（日本標準JIS-B5012、歐洲標準ISO10243），亦可客製化。
日本工業標準《JIS-B5012 沖壓用彈簧》

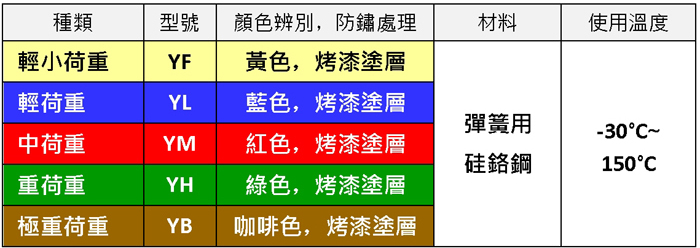

彈簧種類、材料、耐熱溫度：
|
種類
|
型號
|
顏色,防鏽處理
|
材料
|
使用溫度
|
|

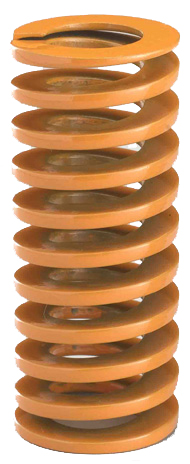

輕小荷重
|
YF
|
黃色,烤漆塗層
|
彈簧用
硅鉻鋼
|
-30°C~
150°C
|
|

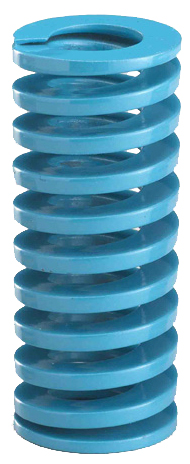

輕荷重
|
YL
|
藍色,烤漆塗層
|
|

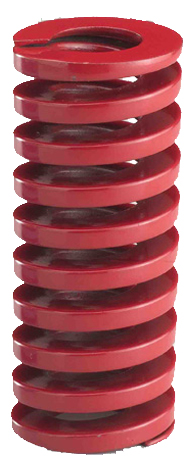

中荷重
|
YM
|
紅色,烤漆塗層
|
|

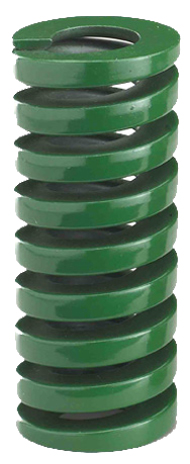

重荷重
|
YH
|
綠色,烤漆塗層
|
|

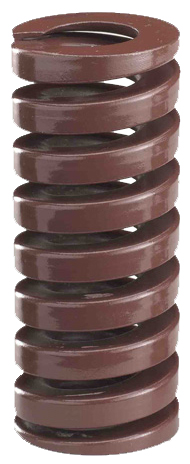

極重荷重
|
YB
|
咖啡色,烤漆塗層
|

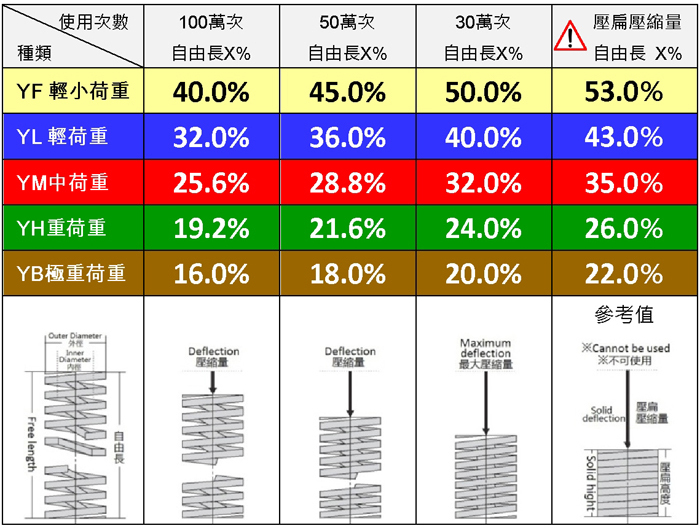

使用次數與壓縮比的關係、尺寸名稱：(參考值)
|
使用次數
種類
|
100萬次自由長X%
|
50萬次自由長X%
|
30萬次自由長X%
|
壓扁壓縮量自由長 X%
|
|
(YF)輕小荷重
|
40.0%
|
45.0%
|
50.0%
|
53.0％
|
|
(YL)輕荷重
|
32.0%
|
36.0%
|
40.0%
|
43.0％
|
|
(YM)中荷重
|
25.6%
|
28.8%
|
32.0%
|
35.0％
|
|
(YH)重荷重
|
19.2%
|
21.6%
|
24.0%
|
26.0％
|
|
(YB)極重荷重
|
16.0%
|
18.0%
|
20.0%
|
22.0％
|
|
|
|
|
|
|

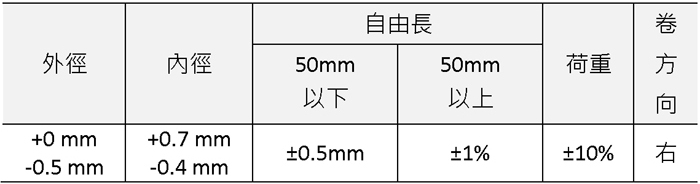

容許公差:
|
外徑
|
內徑
|
自由長
|
荷重
|
卷方向
|
|
50mm以下
|
50mm以上
|
|
+0 mm
-0.7 mm
|
+0.7 mm
+0.1 mm
|
±0.5mm
|
±1%
|
±10%
|
右
|
注 意！
「JIS B 5012標準」對彈簧的外徑・內徑的容許公差進行規定，而「ISO 10243標準」則對彈簧的安裝孔徑和穿過彈簧的軸徑的容許公差進行規定，因此須對此特別注意。在使用之前，有必要確認彈簧的實際外徑和內徑時，請與本公司聯系。
|
|
